        油罐利舊安裝成品人孔井解決方案

        282019-8
        2019-8-28瀏覽:

             近年加油站改造中遇到利舊油罐安裝成品人孔井問題,優捷特公司開發出復合材料人孔井法蘭,為利舊油罐安裝成品人孔井提供了解決方案,產品如下圖:

        �? 復合材料人孔井法蘭底�?.jpg

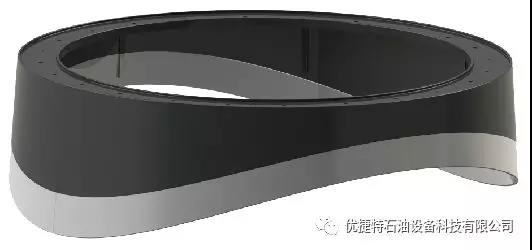

        圖1 復合材料人孔井法蘭底座

        一、產品特點:

            優捷特復合材料止水板法蘭(內翻邊1400型號)是采用高強度SMC一次

        模壓成型,該產品具有以下優點:

          1、產品尺寸一致性好、無變形、互換性好;

          2、采用SMC模壓一次成型強度高、外觀漂亮;

          3、產品穩定性好,自動化程度高易于批量生產;

          4、和油罐匹配性好,多處對準基線易于施工;

          5、可針對不同直徑油罐進行安裝操作。

        二、產品尺寸:

          1、外形尺寸:Φ1500X443mm;

          2、產品凈重:42kg;

        三、產品安裝說明:

          1、把復合材料止水板法蘭(以下簡稱法蘭)抬到油罐人孔位置,對準劃線,移開法蘭,用角磨機百葉砂輪片打磨劃線區域內外各150mm,金屬油罐打磨出金屬新茬出來,玻璃鋼油罐打毛面即可。

               如下示意圖及現場操作照片:


        �? 打磨區域圖示1.jpg

        圖2 打磨區域圖示

        �? 現場操作圖示1.jpg

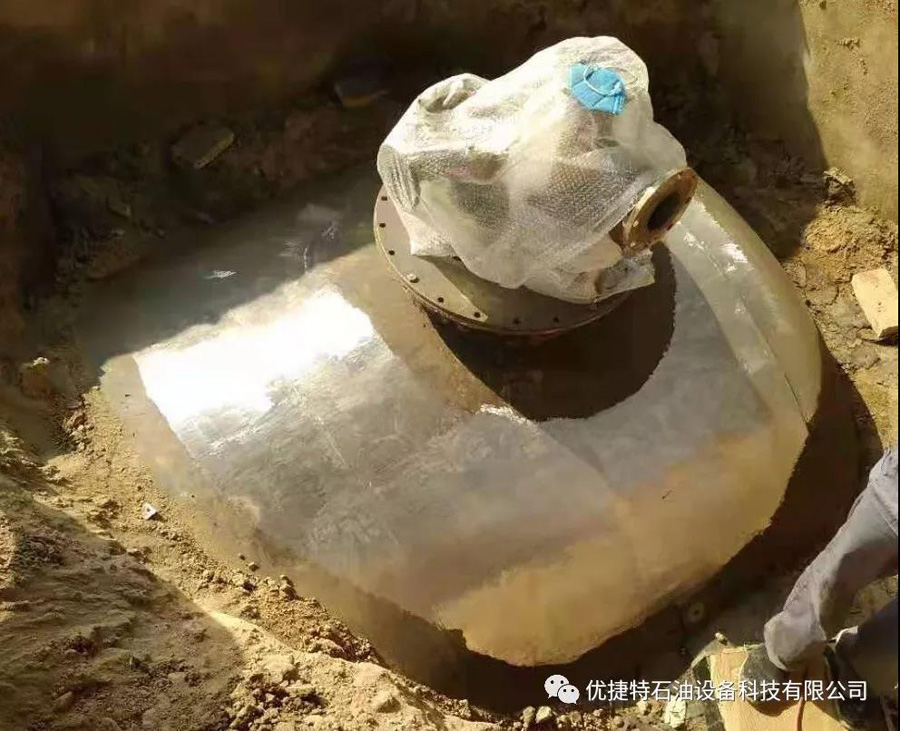

        圖3 現場操作圖示

        2、把法蘭內外高度100mm區域打磨成麻面,粘接區域全部麻面打磨,參照下圖:

        �? 圖示中灰白色區域1.jpg

        圖4 圖示中灰白色區域

        3、把法蘭抬到油罐上,安裝法蘭上面對接基準線、方向箭頭對齊油罐軸線,

           如下圖:

        �? 安裝示意�?.jpg

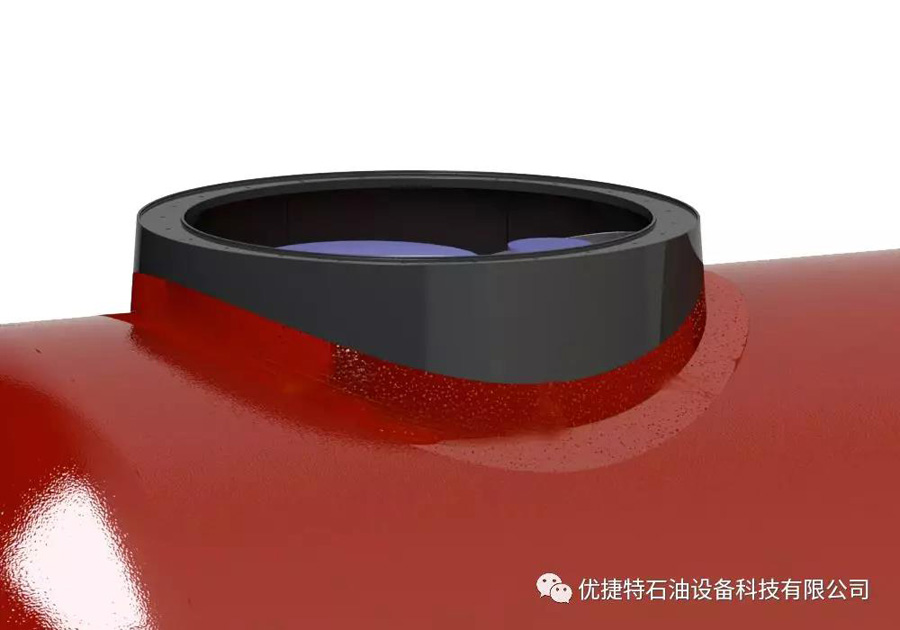

        圖5 安裝示意圖

        4、用干凈抹布擦干凈粘接區域或氣槍吹干凈灰塵,用粘接密封膠填縫密封。

        �? 填縫示意�?.jpg

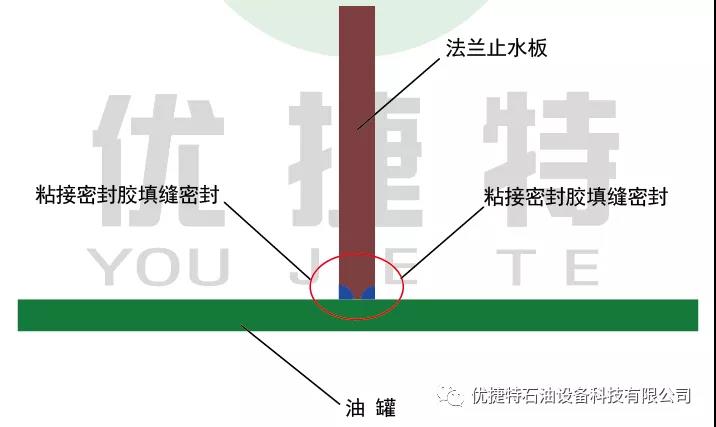

        圖6 填縫示意圖

        5、待粘接密封膠凝固后,如果法蘭是和SF鋼壁粘接,需要用粘鐵專用樹脂

        和玻纖氈,加強粘接層采用油罐外壁相同樹脂和玻纖氈即可,請看下圖:

        �? 施工粘接�?.jpg

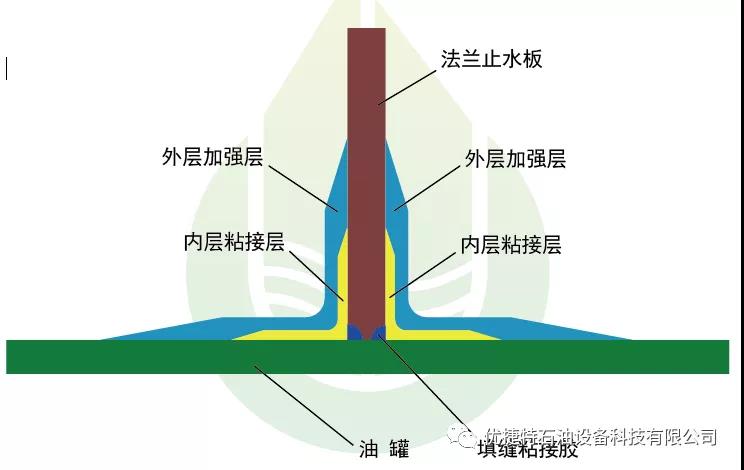

        圖7 施工粘接圖

        6、待粘接樹脂完全凝固即可完成法蘭的粘接工作,請看下圖:

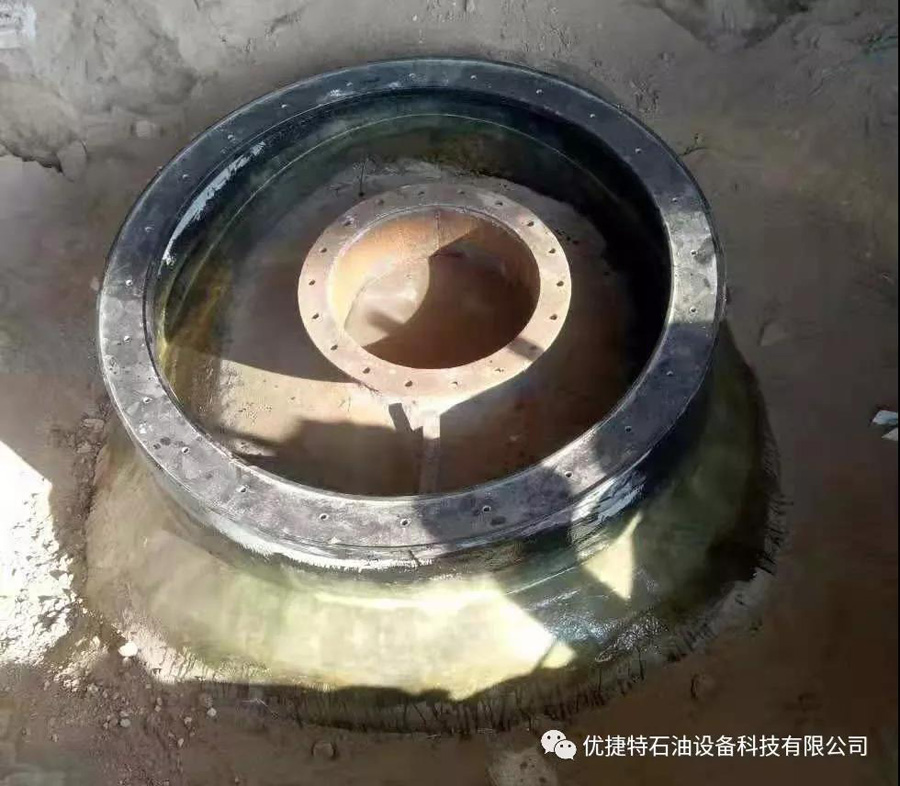

        �? 完工效果�?.jpg

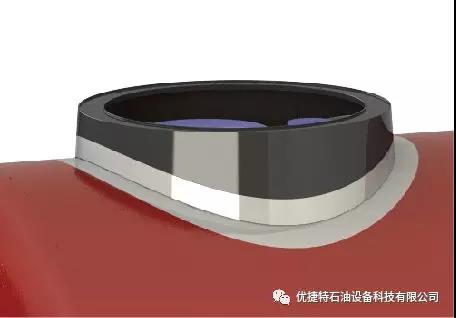

        圖8 完工效果圖

        �? 現場施工�?.jpg

        圖9 現場施工圖

        �?0 安裝成品人孔井圖1.jpg

        圖10 安裝成品人孔井


        �?1 現場安裝照片1.jpg

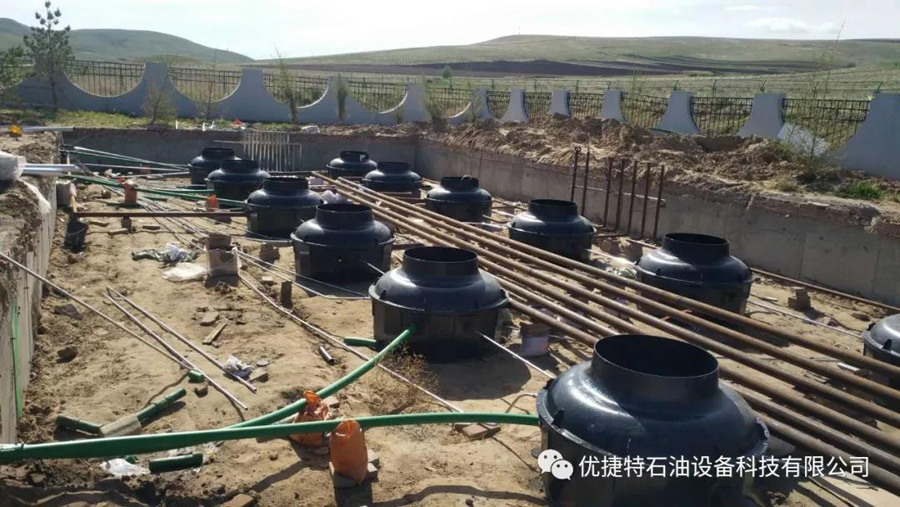

        圖11 現場安裝照片
